箱式布袋除尘器

箱式布袋除尘器介绍

箱 式布袋 除尘器主要由 风道， 箱体 、袋室、灰斗、进风口出风口 六 大部分组成，并配 栏杆 、压气管路系统、 支柱 、走梯、清灰控制部件等构成。

箱式布袋除尘器工作原理

灰尘从 布袋除尘器 风箱体中的进风口（A系列从灰斗进入）然后再经斜隔板转向至灰斗，这时气流速度变慢，由于惯性作用，气体中较大的颗粒粉尘落入灰斗，细小粉尘随气流进入过滤室，粉尘附着于 除尘布袋 的外表，净化后的气体透 过滤袋 进入上部清洁室，再由各分室清洁经过出风口，由 除尘系统 的主 风机 抽出而排入大气中，随着过滤程序的不断进行，附附于滤袋外表的粉尘越来越多，气流的阻力也逐渐增大。当达到已定阻力值时，可以经过定压或定时清灰脉冲控制仪来控制操作，对个分室气箱内所有滤袋进行脉冲喷吹清灰，使每一个滤袋突然鼓胀，这时袋表积附的粉尘旧会振落，使袋内外压差恢复到开始的状态，粉尘沉落灰斗。随后程控仪按规定间隔时间打开提升阀，恢复室的过滤，再启动弟二分室的提升阀，关闭切断弟二分室的过滤气流，开启弟二分室的电磁阀释放高压压缩空气，对弟二分室气箱内所有滤袋进行停风脉冲喷吹清灰，清楚弟二分室滤袋上的粉尘。按这样的程序依次对其它的分室进行清灰过程。直到后一个分室清灰完毕，关闭电控仪，除尘器全部恢复正常过滤状态，从而达到清灰除尘的目的。

箱式布袋除尘器平面图：

箱式布袋除尘器型号

32系列---/4/6/8/10

64系列--/2/4/6/8/10

96系列--/2/4/6/8/10/12

128系列--/2/4/6/8/10/12

大箱式布袋除尘器可根据现场具体工况定制。

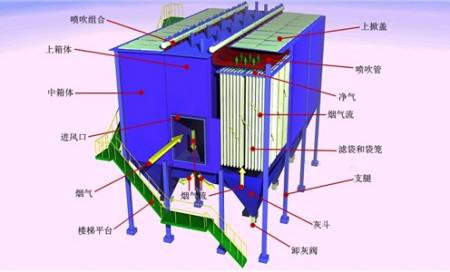

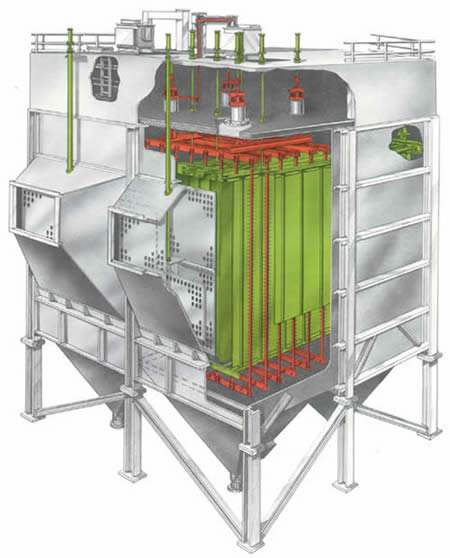

箱式布袋除尘器结构图

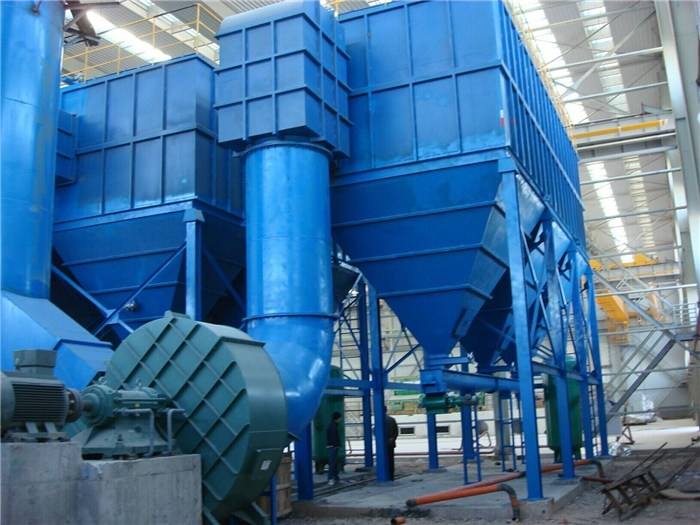

箱式布袋除尘器图片：



箱式布袋除尘器运输方式：

小型箱式布袋除尘器可以分上下箱体用货车运输，较大的箱式布袋除尘器需要散装，去现场工地焊接组装。
